¿Cómo medir el desempeño energético de un sistema HVAC industrial?
Conoce qué indicadores permiten evaluar el desempeño real de un sistema HVAC y detectar oportunidades de eficiencia energética.
¿Cuánto consume realmente tu sistema HVAC?
La respuesta parece sencilla: basta con revisar la factura eléctrica.
Pero una factura solo muestra cuánta electricidad se consumió, no necesariamente cuánto trabajo útil realizó el sistema con esa energía.
En una instalación HVAC industrial, conocer el desempeño requiere relacionar el consumo eléctrico con la carga térmica que el sistema está generando, además de observar cómo cambia su comportamiento bajo diferentes condiciones de operación.
Por eso, antes de pensar en reemplazar un equipo, modificar su configuración o realizar una nueva inversión, existe una pregunta más importante:
¿Sabes cómo está funcionando realmente tu sistema HVAC?
La medición permite pasar de una percepción general del consumo a una evaluación basada en datos. Y ese es el primer paso para identificar oportunidades de optimización.
¿Qué significa medir el desempeño energético de un sistema HVAC?
Medir el desempeño energético significa analizar la relación entre la energía que consume el sistema y la energía térmica que entrega.
En el caso de un sistema de enfriamiento, no basta con saber cuántos kW eléctricos consume un chiller. También es necesario conocer la carga térmica que está atendiendo.
Por eso, el documento estratégico de Genertronics plantea medir simultáneamente:
kW eléctricos consumidos
kW térmicos generados
La relación entre ambos permite obtener una visión más cercana de la eficiencia real del sistema.
En otras palabras:
Consumo eléctrico + capacidad térmica + condiciones de operación = desempeño energético
Este enfoque permite entender si el sistema está entregando el nivel de enfriamiento requerido con un consumo energético razonable.
¿Qué indicadores deberías conocer de tu sistema HVAC?
No todos los datos que genera una instalación tienen el mismo valor para tomar decisiones.
Entre los indicadores que el equipo de Genertronics identifica como relevantes se encuentran el COP, consumo específico, cargas parciales y desempeño energético.
1. COP: ¿cuánta eficiencia está entregando el sistema?
El Coeficiente de Desempeño (COP) permite relacionar la energía útil generada con la energía utilizada para producirla.
En un sistema de refrigeración, analizar el COP ayuda a responder una pregunta fundamental:
¿Cuánto enfriamiento estoy obteniendo por la energía que estoy consumiendo?
El documento plantea como referencia que un sistema moderno de alta eficiencia puede operar en rangos de COP de 5.0 a 5.8, mientras que una medición de 3.5 o menor sería una señal para investigar posibles oportunidades de mejora.
Importante: estos valores deben interpretarse de acuerdo con la tecnología, condiciones de operación y aplicación específica; no deberían utilizarse como un criterio aislado para decidir si un equipo debe sustituirse.
2. Consumo específico
El consumo total de electricidad puede ser engañoso si no se relaciona con la cantidad de frío que realmente está produciendo el sistema.
Por ejemplo, dos instalaciones pueden tener consumos eléctricos similares, pero atender cargas térmicas completamente diferentes.
Por eso es importante analizar el consumo en relación con la producción térmica.
Esto permite identificar si un aumento en el consumo está acompañado por una mayor demanda o si existe una pérdida de desempeño que debería investigarse.
3. Cargas parciales
Un sistema HVAC rara vez opera todo el tiempo al 100% de su capacidad.
La demanda cambia durante el día, dependiendo de factores como:
condiciones climáticas;
demanda del proceso;
ocupación;
horarios de operación;
requerimientos de producción.
Por eso, evaluar únicamente el desempeño nominal del equipo puede proporcionar una visión incompleta.
El documento recomienda revisar las curvas reales de eficiencia bajo diferentes cargas parciales, específicamente 30%, 50% y 70%, considerando las condiciones particulares de la ubicación.
La pregunta cambia:
No se trata solamente de saber:
"¿Qué tan eficiente es este chiller?"
Sino:
"¿Qué tan eficiente es este chiller cuando realmente opera en mi planta?"
4. Desempeño estacional
El comportamiento de un sistema también puede cambiar conforme cambian las condiciones ambientales y la demanda.
Por eso, observar únicamente una medición puntual puede no ser suficiente para entender el desempeño energético durante todo el periodo de operación.
Registrar información de manera continua permite construir una referencia sobre el comportamiento del sistema y detectar desviaciones.

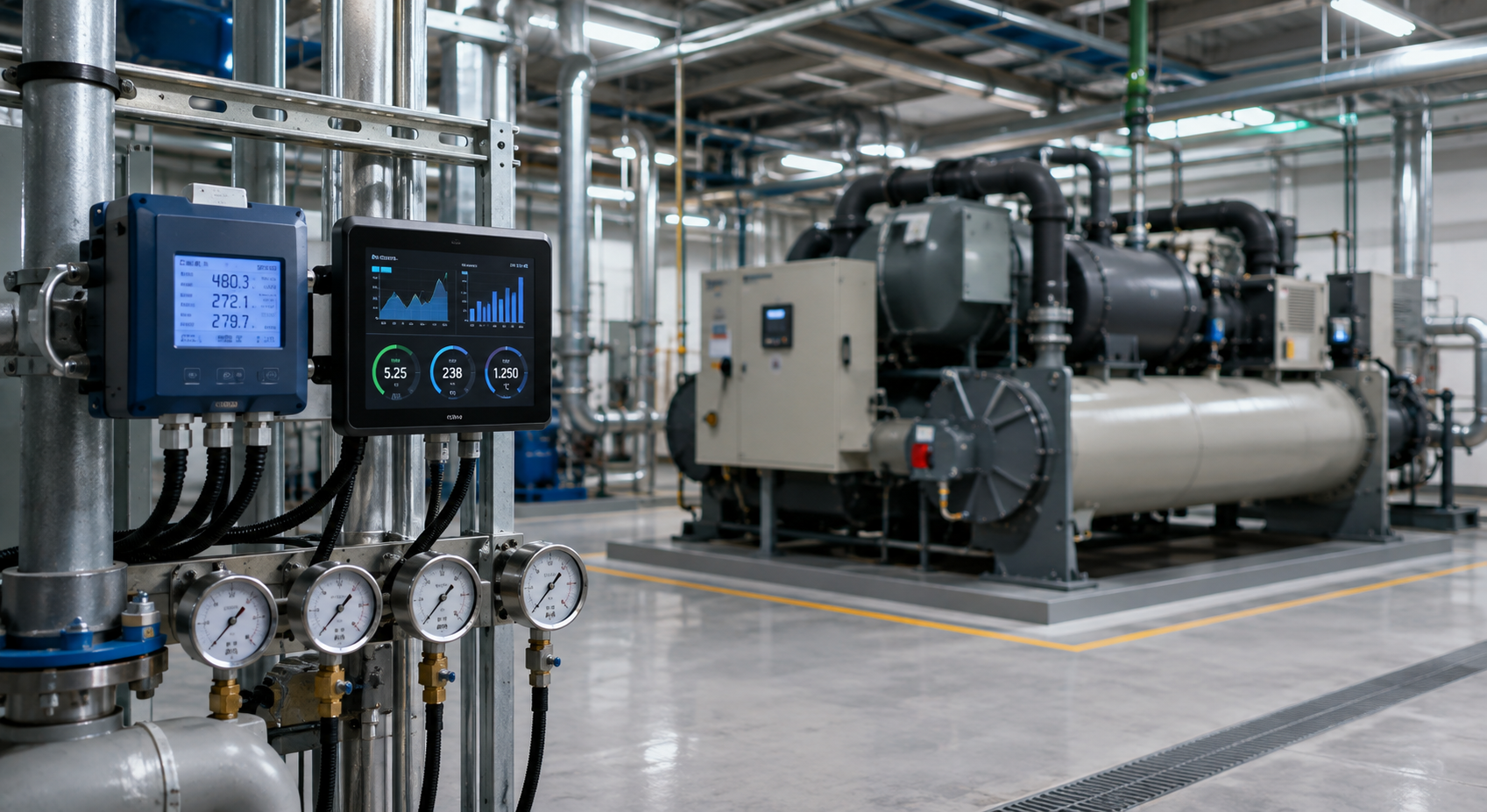

Aquí es donde los sistemas de medición, monitoreo y gestión de datos energéticosadquieren mayor relevancia. El material proporcionado identifica precisamente estos sistemas como una de las áreas prioritarias para Genertronics.
¿Qué más puede afectar el desempeño de un chiller?
Una vez que existen datos, es posible comenzar a investigar por qué el sistema está consumiendo determinada cantidad de energía.
El consumo no depende exclusivamente del chiller.
Temperatura de aproximación
El documento propone vigilar el Approach, es decir, la diferencia entre la temperatura del agua helada y el refrigerante. Una diferencia elevada puede ser una señal para revisar las condiciones de los intercambiadores y posibles problemas como incrustaciones.
Bombas y torres de enfriamiento
El chiller es solamente una parte del sistema.
Las bombas y torres también representan consumo energético, por lo que el documento propone evaluar la modulación mediante Variadores de Frecuencia (VFD).
Setpoints
Mantener parámetros estáticos durante toda la operación tampoco necesariamente representa la estrategia más eficiente.
El documento plantea utilizar sistemasBMS (Building Management System)para ajustar dinámicamente la temperatura de salida considerando la hora del día y las condiciones exteriores.
¿Por qué no basta con revisar la factura eléctrica?
Porque la factura responde una pregunta:
¿Cuánta electricidad consumí?
Pero la gestión energética necesita responder otras:
¿Cuánto frío produjo mi sistema?
¿Cuánto consumió para producirlo?
¿Cuál fue su COP?
¿Cómo se comportó a cargas parciales?
¿Su desempeño cambió con el tiempo?
¿Qué parte del sistema está generando el mayor consumo?
¿Dónde existen oportunidades de optimización?
El problema es que, de acuerdo con la experiencia compartida por el equipo de Genertronics, muchos prospectos no cuentan con medidores en sus procesos y desconocen sus parámetros de operación.
Sin esa información, las decisiones terminan basándose en estimaciones.
Medir antes de invertir
Aquí está uno de los puntos más importantes para cualquier responsable de infraestructura HVAC.
Cuando un sistema presenta un consumo elevado, la primera reacción puede ser pensar en:
"Necesitamos cambiar el equipo."
Pero existen diferentes posibilidades:
el equipo puede estar sobredimensionado;
puede operar frecuentemente a cargas parciales;
puede tener problemas de transferencia térmica;
los auxiliares pueden estar consumiendo más de lo necesario;
los parámetros de operación pueden no estar optimizados;
o efectivamente puede existir una oportunidad para sustituir tecnología.
Sin medición, todas son hipótesis.
Con medición, pueden convertirse en preguntas técnicas que pueden comprobarse.
Por eso, una evaluación energética no debería comenzar necesariamente con la selección de un nuevo equipo.
Debería comenzar con una pregunta:
¿Qué está pasando actualmente con mi sistema?
¿Qué papel tienen las auditorías energéticas?
Una auditoría energética permite analizar el comportamiento de una instalación a partir de información técnica y energética.
Dentro del enfoque de Genertronics se contemplan servicios relacionados con:
auditorías energéticas;
sistemas de medición;
gestión de energía;
Redes de Aprendizaje;
ASHRAE 211;
ISO 50001;
monitoreo y análisis de datos energéticos.
El objetivo no es solamente obtener datos.
Es convertir esos datos en información que permita tomar mejores decisiones.
De los datos a la decisión
La medición por sí misma tampoco genera eficiencia.
El verdadero valor aparece cuando los datos permiten identificar una oportunidad y actuar sobre ella.
Podemos visualizar el proceso así:
1. Medir
Obtener información confiable del sistema.
↓
2. Comparar
Analizar el comportamiento bajo diferentes condiciones.
↓
3. Detectar
Identificar desviaciones y oportunidades de mejora.
↓
4. Evaluar
Determinar qué acciones tienen sentido técnico y económico.
↓
5. Optimizar
Implementar las medidas adecuadas y comprobar su desempeño.
Esta lógica está alineada con uno de los mensajes centrales del material de Genertronics: optimizar no es solamente instalar tecnología, sino entender el sistema completo.
Entonces, ¿cómo saber si tu sistema HVAC es eficiente?
No existe un único indicador que permita responderlo.
Una evaluación adecuada debe considerar consumo eléctrico, carga térmica, COP, cargas parciales y condiciones reales de operación, además de variables específicas del sistema como temperatura de aproximación y desempeño de los equipos auxiliares.
Por eso, antes de comparar equipos o solicitar una cotización, conviene conocer primero el desempeño actual de la instalación.
Porque una decisión técnica empieza mucho antes de comprar un equipo.
Empieza con los datos.
